基于工程實例，圖文解讀10kV配電室內的①高壓設備②變壓器③低壓設備④直流設備⑤電纜⑥母線

四、10kV配電室直流設備介紹：充電機屏、電池屏、中央信號屏

用途：為高壓柜提供操作電源、控制電源。
技術參數：電壓等級（110V、220V）；電池容量（65Ah、100Ah）

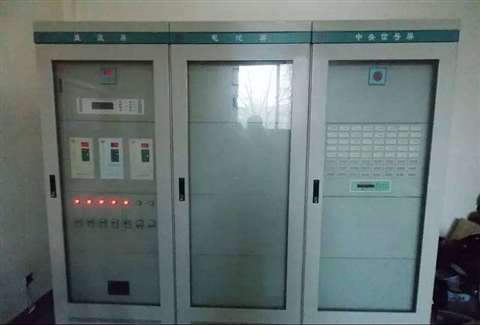

組成：充電機屏、電池屏、后備保護屏、中央信號屏
安裝位置：值班室或便于運行人員觀察的地方
生產廠家：華隆機電、合欣機電
直流系統一般均設置485通訊接口。

由電池引出直流電源向高壓側保護及控制回路輸出電源。

2、電池屏
220V直流系統，電池屏內共計18塊電池，每塊電池電壓為12V。
電池間為串聯方式連接。

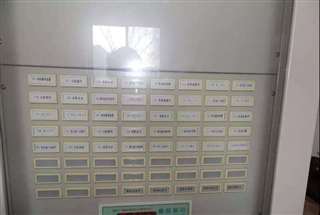

高壓柜內綜保發出保護信號，或充電機屏發出報警信號，對應光字牌上的指示燈亮起，報警鈴響。按下復位鍵恢復正常。

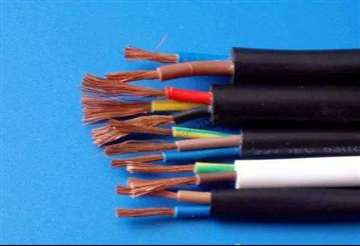

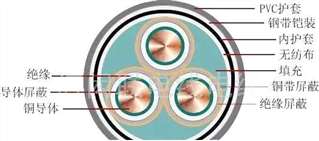

五、10kV配電室電纜：YJY、YJV電纜、VV電纜、BV、BVR電線

低壓電纜：ZRC-YJV-4*240；ZRC-YJV-4*185+1*95

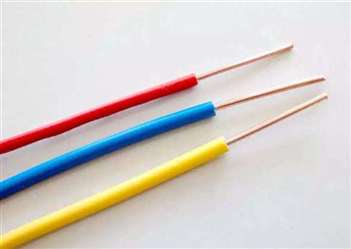

銅芯聚氯乙烯絕緣（軟）電線，型號：1.0、1.5、2.5

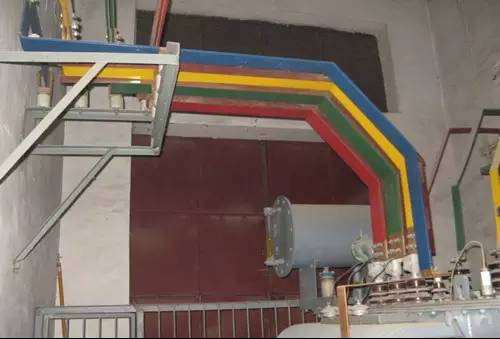

六、10kV配電室母線簡介：密集母線、空氣母線、裸母線

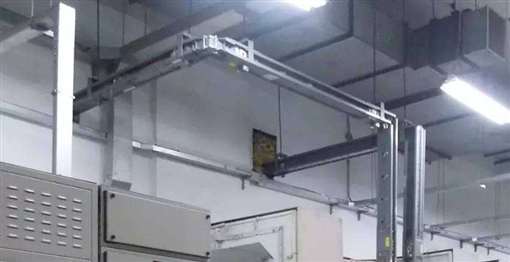

密集母線

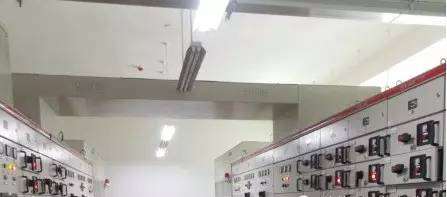

空氣母線

裸母線

1、IT系統
電源不接地，電氣設備外露可導電部分可直接接地。
使用場所：供電連續性要求較高，如應急電源、醫院手術室等。

2、TT系統

電源中性點直接接地，所有設備的外露可導電部分均經各自的保護線PE分別直接接地。

3、TN系統

所有電氣設備的外露可導電部分均接到保護線上，并與電源的接地點相連，這個接地點通常是配電系統的中性點。

分為：TN-C、TN-S、TN-C-S

以上是10kV配電室內所需要的直流設備、電纜和母線。
