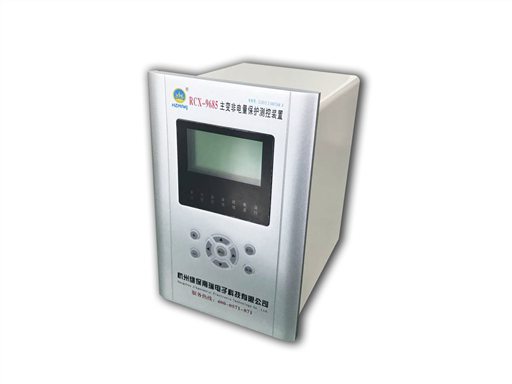

常見的變壓器非電量保護有瓦斯保護、壓力釋放保護、油位保護等幾類。由于電力變壓器是電量型繼電保護，常規的差動保護速斷保護不能靈敏的反應變壓器內部故障。而變壓器非電量保護中的瓦斯保護能瞬間切除故障設備。RCX-9685是杭州繼保電氣集團針對110KV及以下電壓等級的大容量的三圈變主變、二圈變主變研發、生產的一款微機保護裝置。

        微機保護裝置的瓦斯保護分為輕瓦斯保護和重瓦斯保護。輕瓦斯保護是指內部故障比較輕微或在故障的初期，油箱內的油被分解、汽化，產生少量氣體積聚在瓦斯繼電器的頂部，當氣體量超過整定值時，發出報警信號，提示維護人員進行檢查，防止故障的發展；重瓦斯保護是指變壓器油箱內部發生故障時，油箱內的油被分解、汽化，產生大量氣體，油箱內壓力急劇升高，氣體及油流迅速向油枕流動，流速超過重瓦斯的整定值時，瞬間動作切除主變。
        壓力釋放保護是指在變壓器油箱內部發生故障時，油箱內的油被分解、氣化，產生大量氣體，油箱內壓力急劇升高，如果此時的壓力不及時釋放，將造成變壓器油箱變形、甚至爆裂。安裝壓力釋放閥可使變壓器在油箱內部發生故障、壓力升高至壓力釋放閥的開啟壓力時，壓力釋放閥在2ms內迅速開啟，使變壓器油箱內的壓力很快降低。當壓力降到關閉壓力值時，壓力釋放閥便可靠關閉，使得變壓器油箱內永遠保持正壓。
        為保護變壓器的安全運行，其冷卻介質及繞組的溫度要控制在規定的范圍內，這就需要溫度控制器來提供溫度的測量、冷卻控制等功能。當溫度超過允許范圍時，提供報警或跳閘信號，確保設備的壽命。
        杭州繼保電氣集團所智造的RCX-9685針對這些保護原理，通過采集相對應的保護的信號，再通過微機保護裝置內部軟件的設置，從而起到保護變壓器的作用。
