杭州繼保電氣集團有限公司RCX-9000變電站綜合自動化系統，在塔吉克斯坦哈馬扎110kV變電站中在對110kV進線進線升流試驗時，發現 微機保護裝置采集到的二次電流與在一次上加入的電流不成線性關系，經多方排查，發現進線電流互感器為帶多組抽頭的接線形式，而施工接線時將未使用抽頭短接導致，本文將從帶抽頭的電流互感器闡述短接未使用抽頭短接對微機保護的影響。

      變電所的CT和井隊供電的CT 都有帶多組抽頭的接線形式。電流互感器二次繞組必須短路，這是電氣工作者最最基本的常識。但對于二次繞組帶抽頭的電流互感器，其不接負載部份二次繞組是應將其開路還應將其短路？不論變電所還是井隊供電都出現過將 A、B、 C 二次側 K2 端接負載，而將三相K4端短接的現象。

      不接負載的二次繞組短路后，結果是：測量出K4短接時K2繞組的電流和K4不短接時K2繞組的電流是不一樣的，顯然變比發生了變化，計量裝置、繼保裝置將會測量到不正確的電流。

現象原因分析：

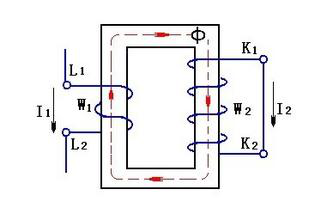

      當K4端不接線時，A、B、C三相二次側K1與K4之間依然有電壓差，因為其之間有磁通的變化，電壓波形為正弦波形。同一時刻一次側電流大小是不同的，電流大小的變化率也不一樣，產生的磁通大小和變化率也不同，因此在二次繞組抽頭上產生的壓降也不同。

      當K4端接線時，若一次側三相平衡，則因為三相矢量和為零而無異常現象。而當有一相故障時，三相矢量不平衡就會出現環流，從而影響K2端的測量。尤其是兩相CT時環流一直存在。從而使測量出現異常，導致保護和計量不正常。

應吸取教訓及防范措施：

1、在檢查CT二次接線時應檢查是否為多抽頭CT。

2、CT二次接線在確定好用那組變比的抽頭后將其接入負載，其他不接負載的抽頭都應放空，不允許短接。
