過流保護一般指的是過電流保護，這是在電流超過設定最大的值的時候，讓保護測控裝置進行動作反應的一個保護方式。當穿過受保護的對象的電流值超出所設定的范圍時，保護系統(tǒng)會報出相對應的告警信號。

      過流保護主要包括短路保護及過載保護這兩種。短路保護的特點是設定電流大和瞬時動作。電磁電流脫扣器（或繼電器）和保險絲通常用作短路保護組件。過載保護的特點是整定電流小，作用是反時限。熱繼電器和延時電磁電流繼電器通常用作過載保護組件。

      我們結合一款線路保護測控裝置VIP-9671，來說明一下過流保護的工作原理：

1．RLP09 過電流－“投”；

2．保護電流 ia、ib、ic 任何一相≧過電流定值（Idz2）；

3．滿足以上條件的持續(xù)時間≧過電流延時（Tzd2）；

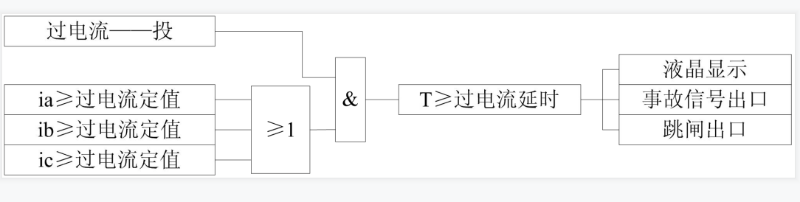

  滿足以上條件，保護立即出口 3J(C7/C8)，同時驅動事故信號繼電器 11J(C1/C3)（直到手動復歸，繼電器才返回），液晶顯示報動作信息，面板事故燈亮。動作的邏輯框圖如下所示：

      VIP-9671主要適用于66KV、35KV、10KV、6KV、3KV等電壓等級的中置柜及綜合性項目，不需要帶距離測控的線路保護，包含過流保護等多種保護方式，這款線路保護測控裝置可組屏安裝，也可在開關柜就地安裝。
